废气处理的工艺一般均以喷淋+活性炭吸附工艺为主。
1.布局设计思路
综合考虑各实验室排放废气的性质以及房间的结构，根据经济性与适用性并重的原则，同时尽量降低系统噪音且力求布局美观。基于此思路，能组合在一起进行净化处理的实验室合并成一个独立通风系统；为保证系统终端噪声≤60dB，选择的风机功率尽量低；另外风机与净化装置集中安放在楼顶，废气经净化后高空排放。
2.实例：布局设计方案

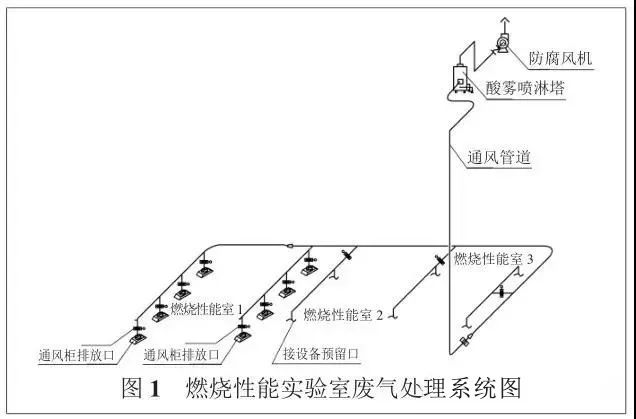

实验室废气处理系统设计充分利用大楼预留的四个通风井。一至五楼实验室共设计19套通风系统：16套用活性炭吸附箱对有机废气进行净化处理，2套用酸雾喷淋塔对无机废气净化处理，1套不需净化处理。排风系统采用通风柜局部排风与顶吸式排风罩相结合的方式进行排风，或者采用顶部排风百叶与万向排风罩相结合的定点排风方式进行排风。所有的通风系统全部采用静压传感自动变频变风量控制系统，以保证高品质的控制性能和安全性能。以燃烧性能实验室为例，其废气处理系统如图所示。
燃烧性能三个实验室产生的废气采用通风柜与设备局部排风相结合方式收集，由屋顶风机经通风管道抽至酸雾喷淋塔净化后高空排放。
